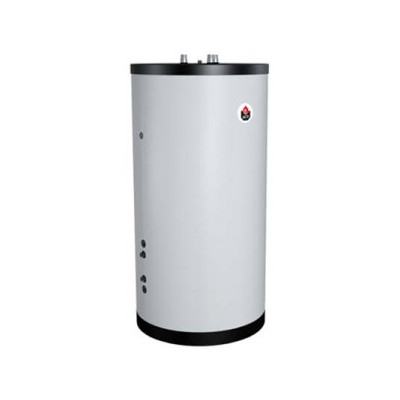

Zbiorniki wody ACV - smart

Ogólna charakterystyka

  • Pojemność całkowita (L) :    800
  • Wydatek szczytowy przy 40 °C (L/10’) :    922
  • Maks. moc (kocioł) (kW) :    73
  • Wymiary - Szerokość (mm) :    990
  • Wymiary - Wysokość (mm) :    1930

Opis produktu (*)

  • Wysokiej jakości MULTI-ENERGY wymiennik ciepłej wody, stojący
  • Przeznaczony do współpracy z kolektorami słonecznymi, pompami ciepła, kominkiem z płaszczem wodnym itp.
  • Ogrzewany poprzez wężownicę, opcjonalną grzałkę elektryczną czy czynnik grzewczy z kotła
  • Podłączenie do nisko i wysokotemperaturowego obiegu grzewczego
  • Zasobnik ciepłej wody wykonany ze stali nierdzewnej
  • Wysokiej jakości izolacja ze sztywnej pianki poliuretanowej
  • Możliwość podłączenia 3 lub 6 kW grzałki elektrycznej w obiegu grzewczym

Charakterystyka konstrukcji

Konstrukcja zbiornika Smart Mulit Energy

  1. Pokrywa
  2. Obudowa polipropylenowa
  3. Zasobnik ciepłej wody ze stali nierdzewnej
  4. Podstawa
  5. Ręczny odpowietrznik
  6. Izolacja z pianki poliuretanowej
  7. Wlot zimnej wody
  8. Zbiornik zewnętrzny (obieg grzewczy)
  9. Grzałka elektryczna (opcja)
  10. Wężownica

Specyfikacja techniczna

CharakterystykiWartość
Pojemność obiegu grzewczego 517 L
Pojemność obiegu c.w. 263 L
Pojemność wężownicy 20 L
Pojemność całkowita 800 L
Powierzchnia grzewcza zasobnika c.w. 2,65 m2
Powierzchnia grzewcza wężownicy 3 m2
Strata ciśnienia 50 mbar
Przepływ czynnika grzewczego 3000 L/h
Strata ciśnienia na wężownicy 216 mbar
Pojemność wężownicy 3000 L/h
Maks. temperatura pracy 90 °C
Maks. ciśnienie pracy (ciepła woda) 8,6 bar
Maks. ciśnienie pracy 10 bar
Wymiary - Szerokość 990 mm
Wymiary - Wysokość  1930 mm

Dane wyjściowe

CharakterystykiWartość
Wydatek szczytowy przy 40 °C 922 L/10’
Wydatek szczytowy 1 godziny przy 40 °C 2666 L/60'
Wydatek trwały przy 40 °C 2093 L/h
Wydatek szczytowy przy 45 °C 790 L/10’
Wydatek szczytowy 1 godziny przy 45 °C 2285 L/60'
Wydatek trwały przy 45 °C 1794 L/h
Wydatek szczytowy przy 60 °C 504 L/10’
Wydatek szczytowy 1 godziny przy 60 °C 1368 L/60’
Wydatek trwały przy 60 °C 1037 L/h
Czas podgrzewu od 10 do 80°C (kocioł) 53 min
Maks. moc (kocioł) 73kW
Wydatek szczytowy przy 40 °C (Serpentyna 85°C) 860 L/10'
Wydatek szczytowy 1 godziny przy 40 °C (Serpentyna 85°C) 1691 L/60'

(*)

  • Oferowane produkty mogą się różnić się w innych krajach. Skonsultuj się ze swoim sprzedawcą.
  • Wszystkie wartości podane są informacyjnie. Sprawdź je z naszymi materiałami technicznymi.
  • Następujące warunki pracy obowiązywały przy określaniu wydajności ciepłej wody:
    Zasilanie (woda zimna): 10°C
    Woda grzewcza: 80°C (kotły), 85°C (podgrzewacze) lub 90°C (HeatMaster)
